CARDOLLER

开箱

注意事项

读卡器支持Aime与CardIO模式，本站目前以SEGA系游戏为主所以本文仅介绍Aime模式的连接说明

包装内容

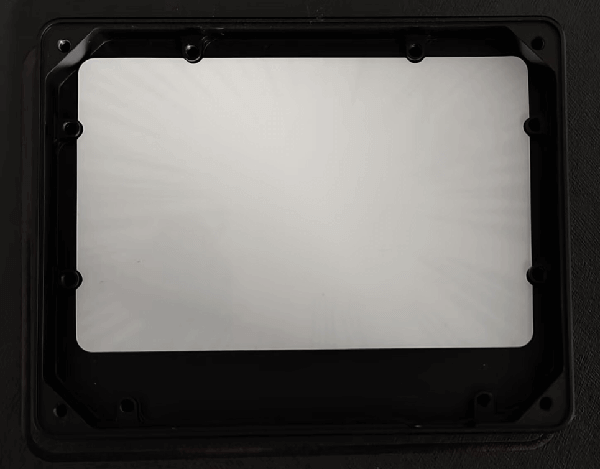

读卡器本体 - 1台
USB连接线 - 1根
替换装饰面板 - 6张 (含已安装1张)
售价：199元 / 与手台一起购买：159元

更新固件

下载最新版固件

Download CARDOLLER Firmware 250604

250527 固件更新内容

可以读取真实卡号

250527 固件更新内容

解决USB接入后，偶尔不识别设备的问题

烧录固件

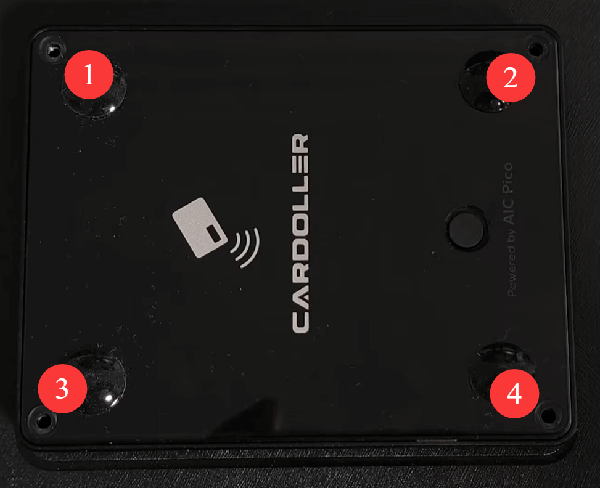

断开读卡器的USB连接，按住CARDOLLER背面的按键接入USB线

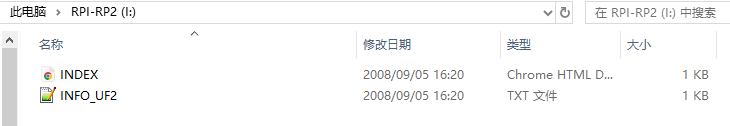

听到USB连接声音即可松开按键，然后电脑中会多出一个名为 RPI-RP2 的盘符

进入到这个磁盘分区中，将固件文件 aic_pico.uf2 拖到这里面或者复制过来

安装完固件文件以后这个磁盘分区会自动断开，CARDOLLER会重启并亮起彩色灯表示已完成固件烧录

SEGA游戏

连接设备

将USB线连接读卡器与PC的任意USB接口，连接好后读卡会亮彩色灯

切换为Aime模式

访问 Serial Terminal 页面

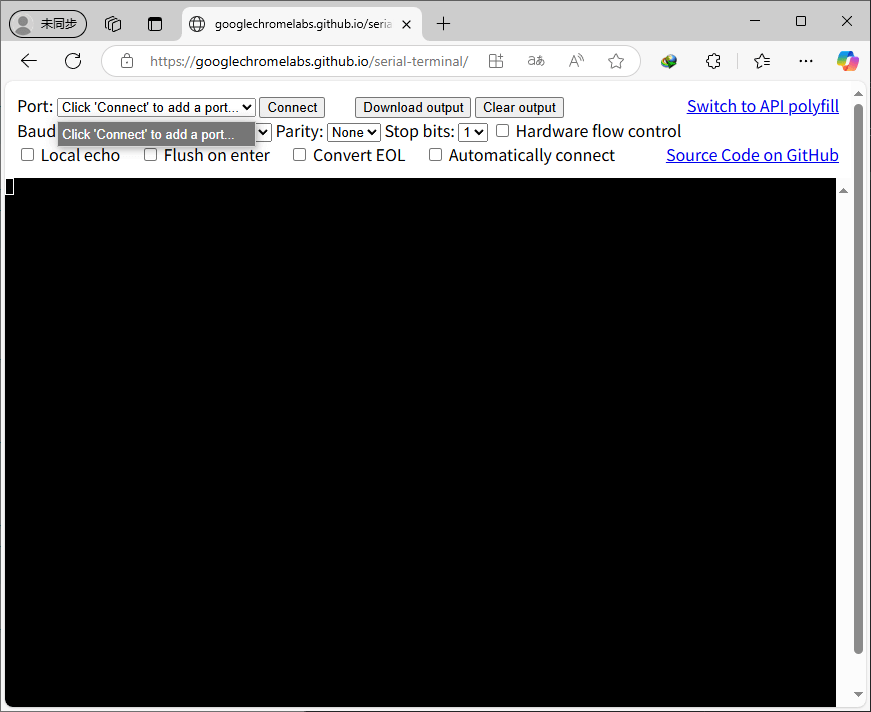

Port下拉菜单选择 Click 'Connect' to add a port...

点击右侧 Connect

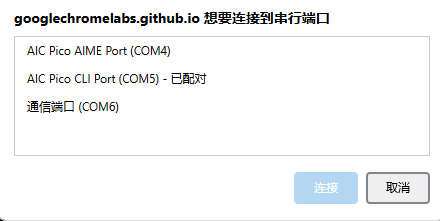

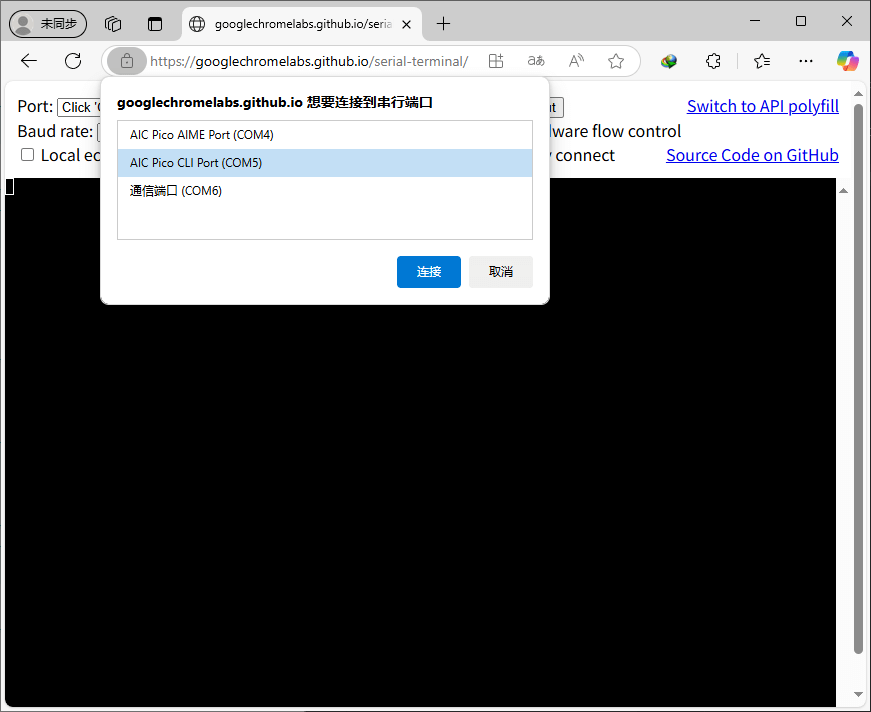

在弹出的连接窗口选择 AIC Pico CLI Port

如果除了两个 AIC Pico 设备外你有其他设备占用了 COM1、COM4，请将这些设备的端口号切换到其他端口号

连接成功后，在下方控制台输入 mode aime0 后回车

返回下图中的参数表示模式切换成功

关闭Virtual AIC功能

此功能默认开启，会导致有些卡片读出错误的卡号

继续在命令行输入命令 virtual off 后回车

返回下图中的参数表示关闭成功

完成上述设置后，点击 Diconnect 断开连接即可

请在这一步请务必记住 AIC Pico Aime Port 的COM端口号

如果 AIC Pico CLI Port 端口号与游戏使用的任何一个端口号重合，请在设备管理器中更改此设备端口号

串口设置

使用键盘组合键 Win+R，输入 devmgmt.mst 打开 设备管理器

在 此电脑 上点击鼠标右键，选择 管理 → 设备管理器 也同样可以打开

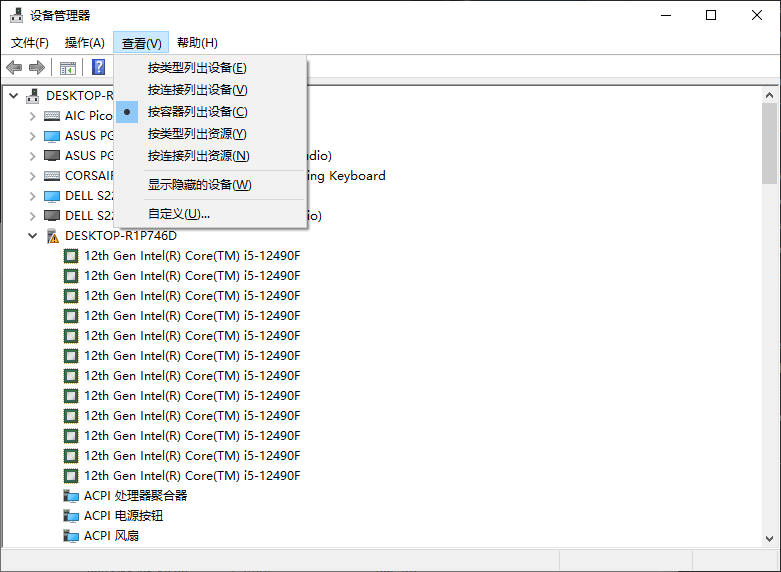

点击查看选择 按容器列出设备

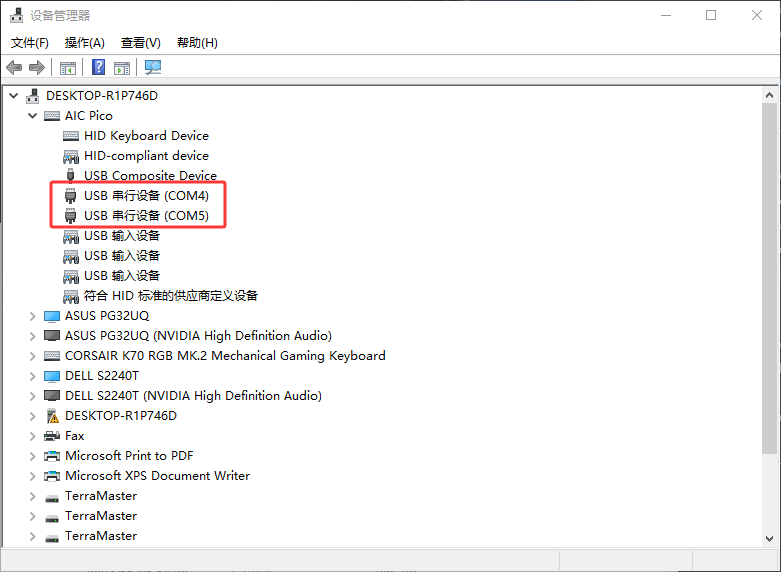

点开 AIC Pico

选择上述步骤 AIC Pico Aime Port 端口的串口设备双击鼠标左键

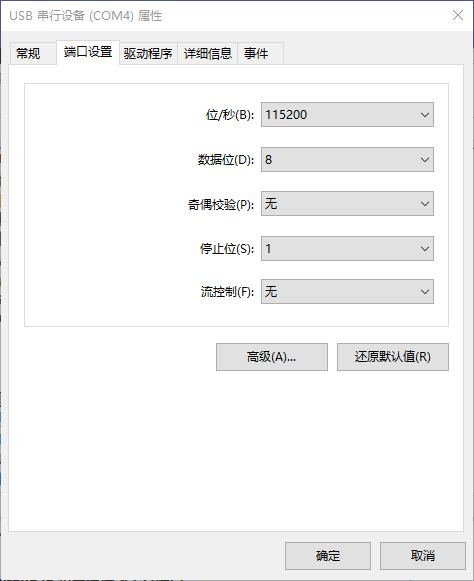

在弹出的窗口选择 端口设置 选项卡

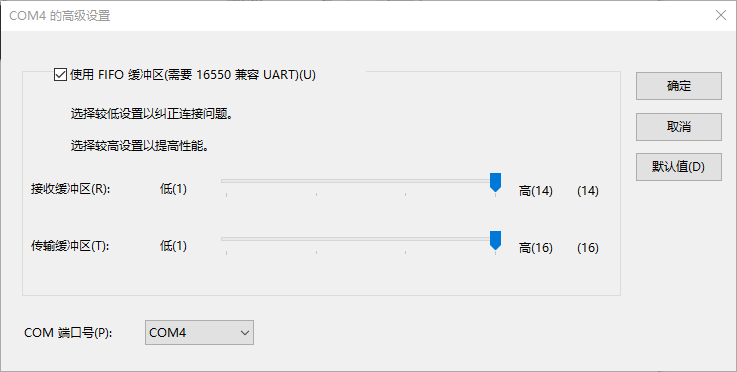

点击下方高级

读卡器会自适应波特率，所以此处不用更改

修改下方 COM 端口号

请按照想要游玩的游戏选择对应的端口号：

CHUNITHM NEW (SP/CVT)：选择 COM4
maimai DX：选择 COM1
ONGEKI：选择 COM1

点击确定关闭窗口

设置完新的端口后请拔掉USB线并重新连接

游戏设置

CHUNITHM

使用fufubot segatools 的情况修改如下设置

打开 bin\config_hook.json

将 high_baudrate 修改为 true

打开 segatools.ini

按照下方代码将 aime 修改为 0

[aime]
enable=0

启动游戏后到最后LED自检处，如果连接与设置都正确，读卡会亮起白色灯即表示连接正常

注意事项

如果你在之前 aime.txt 中使用的是非真实Aime卡背面的ACCESS CODE，或游戏自动生成的卡号

请先启动游戏，确认可以正常刷卡后，在游戏中查看真实的ACCESS CODE后到 Rin Net 网站机台中更换绑定需要刷的实体卡号再进行刷卡

如何查看ACCESS CODE

在游戏标题处不要刷卡，按下触摸板进入登录画面，按提示点击 ACCESS CODE 后进行刷卡即可显示卡片的真实卡号

ONGEKI & maimai DX

打开 segatools.ini

按照下方代码将 aime 修改为 0

[aime]
enable=0

这两个游戏使用读卡器需要在 start.bat 点击鼠标右键使用 以管理员身份运行

或按照下方代码高亮处在 start.bat 中添加一条管理员启动命令

@echo off
%1 mshta vbscript:CreateObject("Shell.Application").ShellExecute("cmd.exe","/c %~s0 ::","","runas",1)(window.close)&&exit
set OPENSSL_ia32cap=:~0x20000000
pushd %~dp0

start

添加后直接双击 start.bat 即可以管理员启动游戏

如果添加此命令后不能正常运行游戏，请删除后使用右键管理员权限运行

注意事项

如果你在之前 aime.txt 中使用的是非真实Aime卡背面的ACCESS CODE，或游戏自动生成的卡号

请先启动游戏，确认可以正常刷卡后，在游戏中查看真实的ACCESS CODE后到 Rin Net 网站机台中更换绑定需要刷的实体卡号再进行刷卡

如何查看ACCESS CODE

ONGEKI：

在游戏标题处不要刷卡，按下手台任意按键进入登录画面，按提示点击 アクセスコード 后进行刷卡然后按下 右MENU 键查看实际卡号

maimai DX：

在游戏标题处不要刷卡，按下手台 SELECT 键 (Maimoller为蓝色三角按键) 或键盘 数字3 键进入登录画面，按提示点击 アクセスコード 后进行刷卡即可显示卡片的真实卡号

修改游戏读卡器端口

使用场景

为什么要修改？

如果仅有一个读卡器和电脑的情况下，想要所有游戏都使用同一个读卡器而不想频繁切换设备端口，可以通过修改游戏配置文件来实现所有游戏端口的统一

游戏默认端口

游戏	COM1	COM2	COM3	COM4	COM20	COM21	COM23
`CHUNITHM NEW (SP)`	触摸板	VFD	- - -	读卡器	LED灯板1	LED灯板2	- - -
`CHUNITHM NEW (CVT)`	触摸板	LED灯板1	LED灯板2	读卡器	- - -	- - -	- - -
`ONGEKI`	读卡器	VFD	LED灯板	- - -	- - -	- - -	- - -
`maimai DX`	读卡器	VFD	1P触摸屏	2P触摸屏	- - -	LED灯板	LED灯板
`CARD MAKER`	读卡器	VFD	- - -	- - -	- - -	- - -	- - -

COM1、COM2、COM3、COM4、COM20、COM21、COM23：这些端口为游戏周边设备的默认端口，在修改读卡器端口时不能使用

配置文件

在SEGA系游戏中通常会有如下配置文件：

文件名	用途	说明
`config_common.json`	所有游戏均有的通用配置文件	所有游戏都有
`config_client.json`	配信服务器配置文件	不在本文使用范围内
`config_server.json`	同上	同上
`config_cvt.json`	CHUNITHM NEW 专用配置文件	CVT框体(60Hz)用
`config_sp.json`	同上	SP框体(120Hz)用

通常游戏读卡器的端口号需要修改 config_common.json 文件，CHUNITHM NEW 根据实际运行的框体模式不同需要修改 config_cvt.json 或 config_sp.json

如何修改

CHUNITHM NEW

打开 config_cvt.json 或 config_sp.json，找到 aime 段：

"aime" :
{
    "enable" : true,
    "unit" :
    [
        {
            "port" : 4,
            "id" : 1
        }
    ],
    "firmware_path" :
    [
        "aime_firm\\update_15396_6728_94.bin"
    ],
    "high_baudrate" : true
},

修改上方代码高亮处 "Port" : 4 的值，4 就是需要修改的端口号

按照上文 串口设置，将读卡器端口设置为配置文件修改后的端口号

此处配置文件端口号务必不要使用上文 游戏默认端口 表格中的端口号

ONGEKI & maimai DX

打开 config_common.json，找到 aime 段：

具体内容可能根据不同游戏而有细微变化，大致内容相同，不影响修改

"aime" :
{
    "enable" : true,
    "unit" :
    [
        {
            "port" : 1,
            "id" : 1,
            "required" : true
        }
    ],
    "firmware_path" :
    [
        "aime_firm\\update_15396_6728_94.bin",
        "aime_firm\\837-15286-P_LPC1112_NFC_RW_LED_BD_0x92.bin",
        "aime_firm\\TN32MSEC003S_V12.hex"
    ],
    "high_baudrate" : true
},

修改上方代码高亮处 "Port" : 1 的值，1 就是需要修改的端口号

按照上文 串口设置，将读卡器端口设置为配置文件修改后的端口号

此处配置文件端口号务必不要使用上文 游戏默认端口 表格中的端口号

使用例

假设在同一台电脑上需要同时游玩 CHUNITHM NEW、ONGEKI、maimai DX 三个游戏，但只有一个读卡器，这时就可以把三个游戏的读卡器端口统一

按照上文：

修改 CHUNITHM NEW 的 config_cvt.json 或 config_sp.json，将读卡器端口号修改为：COM8
修改 ONGEKI 与 maimai DX 的 config_common.json，将读卡器端口号修改为：COM8
