O.N.T.R.O.L.L.E.R

手台安装与连接

如何安装 O.N.T.R.O.L.L.E.R

• 到货开箱，图示为正面

• 按图示顺序分层取出内部珍珠棉

• 准备安装工具

• 使用工具C（2.5mm），拆除L,R侧键的外侧饰板

• 如图方向旋转内六角螺丝刀，拧掉螺钉（放置于工具盒暂存），去掉饰板

• 撕掉L,R装饰板的保护膜，将装饰板暂放置于安全处

• 取出主机，放置在便于操作处，并将L,R侧键放置于对应侧

• 装配R侧键

• 从侧面观察主机，可以看到主机侧面用纸胶带粘贴右侧线材插头

• 撕开胶带纸，轻轻拉动接头（切记不可蛮力拉扯)，插入线材插头（插头区分正反，不可蛮力插入）

• 线材插好状态如图所示

• 如图所示，将线材放于线卡中

• 装配R侧键；（！！！重点注意：合上的过程中，千万不要把线材压到角铁位置，发现难以安装平稳需检查线材走向）

• 使用工具D（4mm），固定R侧螺丝 （注意：未固定螺丝时，有倾倒风险！）

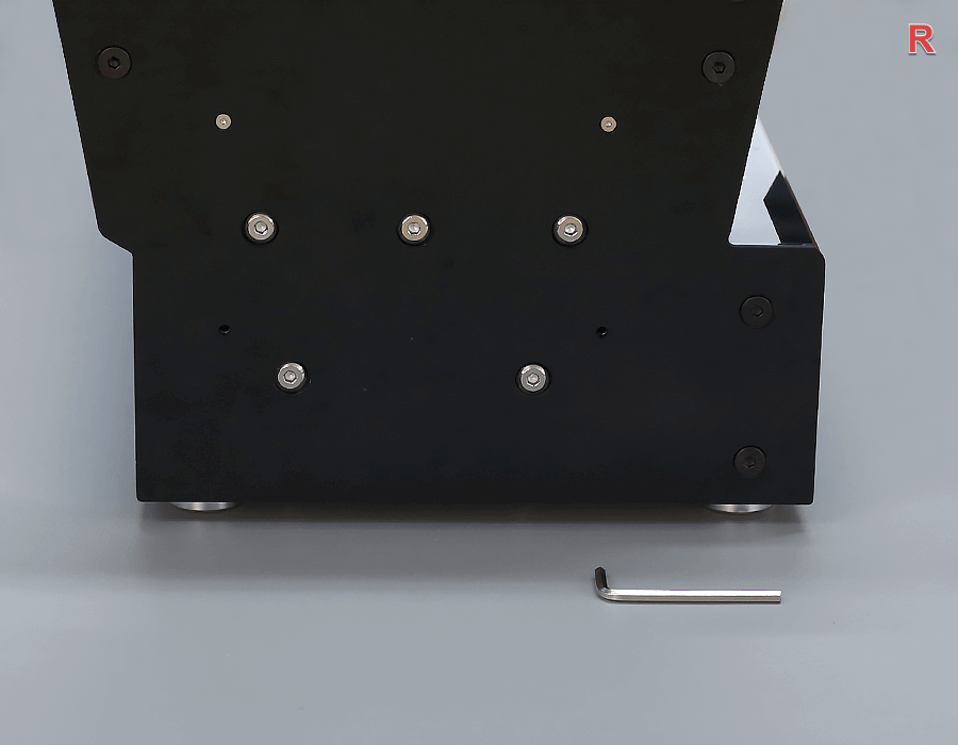

• 首先预紧5颗银色A螺丝，不要完全拧紧，保证侧键仍然可以活动

• 然后，预紧2颗黑色B螺钉，不要完全拧紧，保证侧键仍然可以活动

• 将7颗螺丝完全拧紧

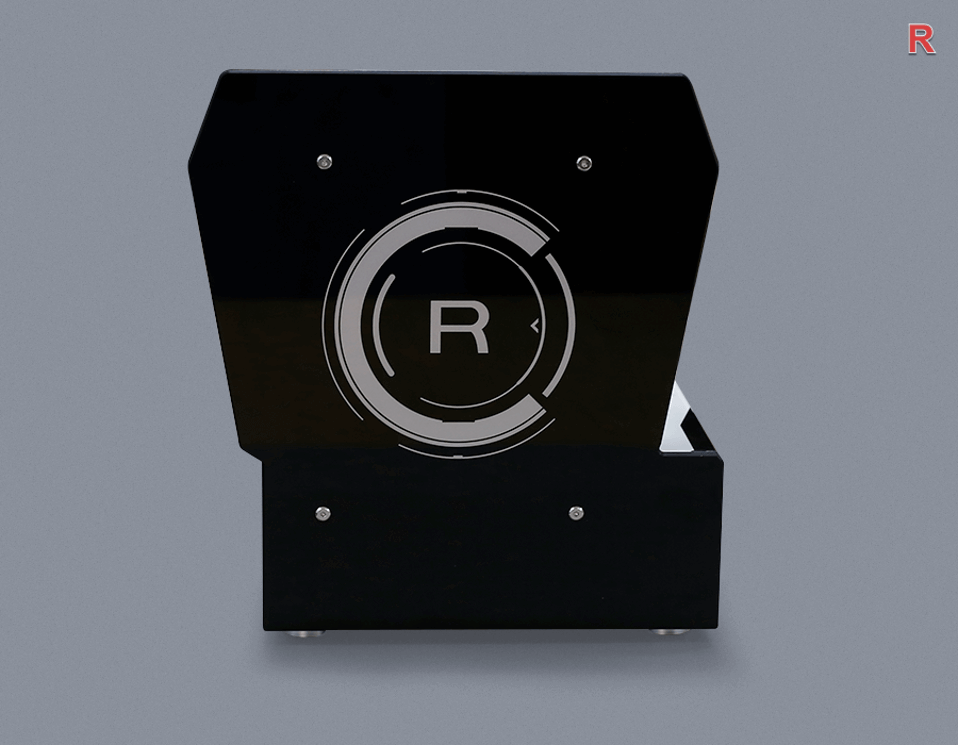

• 盖上R侧装饰板，使用工具C（2.5mm）固定螺丝，预紧4颗螺丝，不要完全拧紧

• 如图所示，拧紧4个螺丝

• 装配L侧键

• 从侧面观察主机，可以看到主机侧面用纸胶带粘贴左侧线材插头

• 撕开胶带纸，轻轻拉动接头（切记不可蛮力拉扯)，插入线材插头（插头区分正反，不可蛮力插入）

• 线材插好状态如图所示

• 如图所示，将线材放于线卡中

• 装配L侧键；（！！！重点注意：合上的过程中，千万不要把线材压到角铁位置，发现难以安装平稳需检查线材走向）

• 使用工具D（4mm），固定L侧螺丝 （注意：未固定螺丝时，有倾倒风险！）

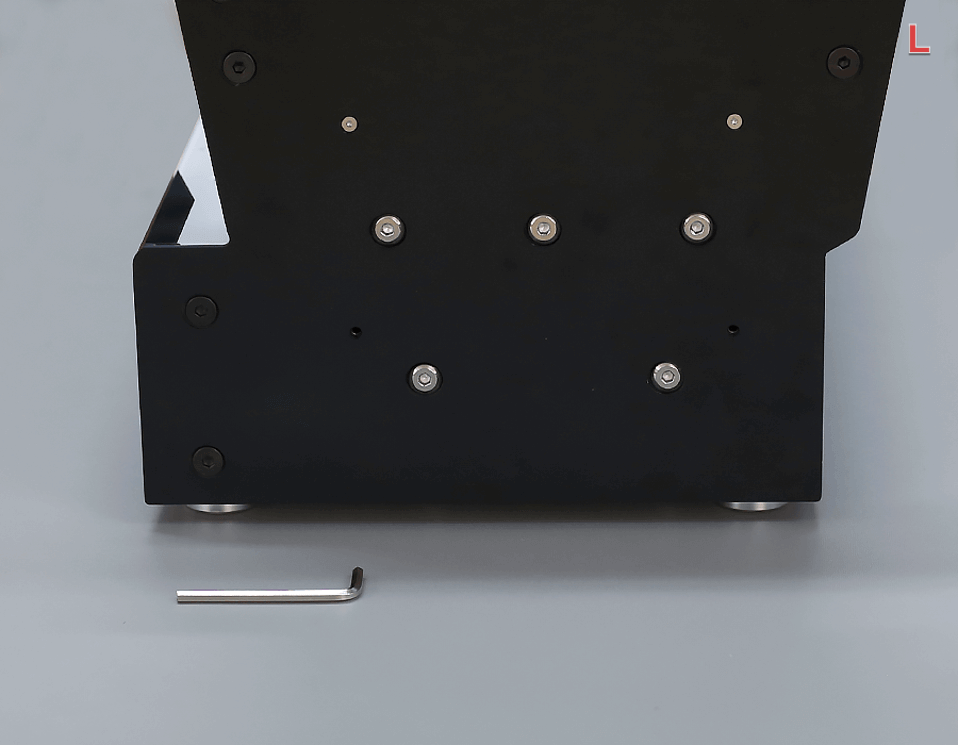

• 首先预紧5颗银色A螺丝，不要完全拧紧，保证侧键仍然可以活动

• 然后，预紧2颗黑色B螺丝，不要完全拧紧，保证侧键仍然可以活动

• 将7颗螺丝完全拧紧

• 盖上L侧装饰板，使用工具C（2.5mm）固定螺丝，首先预紧4颗螺丝，不要完全拧紧

• 如图所示，拧紧4个螺丝

• 装配完成，整机如图

---

完成手台安装

完成手台安装后，可以继续进行 连接手台 与 ONTROLLER Options设置

---
